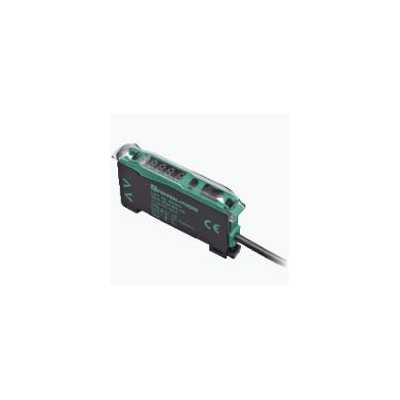

倍加福光纖傳感器 SU19.1/110/115 A

· 配備顯示屏的經典系列

· 用于更快示教的 AGC（自動增益控制）

· 集中安裝，易于布線

· 透明識別

· 30 μs 高速模式

· 從屬設備模塊

技術參數節選  SU19.1/110/115 A

產品闡述
配備顯示屏的經典系列光纖傳感器，從屬設備模塊，推挽輸出，帶 M8 插頭的固定纜線

通用規格
傳感器范圍		可達 150 mm (KLR-C02-2.2-2.0-K146)
檢測范圍		可達 450 mm (KLE-C01-2.2-2.0-K116)
光源		LED
光源類型		調制可見紅光 ， 660 nm
環境光限制		10000 Lux
集中安裝		***多 20 個
功能性安全相關參數
MTTFd		500 a
任務時間 (TM)		20 a
診斷覆蓋率 (DC)		0 %
指示燈/操作方法
工作指示燈		通電： 靜態照明 ， 欠壓指示器：綠色 LED，閃爍（大約 0.8 Hz） ， 短路 : 綠色 LED 閃爍（約 4 Hz）
診斷指示器		7 段顯示
功能指示燈		黃色 LED： 靜態照明 開關狀態， 穩定性控制不足時閃爍
控制元件		菜單選擇按鈕（模式） ; 示教按鈕（組） ; 用于微調和參數設定的按鈕（上/下）
電氣技術規格
工作電壓		10 ... 30 V DC
紋波		10 %
空載電流		≤ 30 mA
輸出
開關類型		亮通/暗通，可選擇，可編程
信號輸出		1 路推挽（4 合 1）輸出 NPN/PNP ， 短路保護
開關電壓		***大 30 V DC
開關電流		***大 100 mA ， 阻抗負載
電壓降		≤ 2 V 直流，100 mA ; ≤ 0,7 V 當 10 mA
開關頻率		高速模式： 16 kHz ， 標準模式： 3 kHz ， 高分辨率： 250 Hz ~ 3 kHz（由傳感器選擇）， 自動： 250 Hz ， 玻璃模式： 250 Hz
響應時間		高速模式： 30 µs ， 標準模式： 160 µs ， 高分辨率： 2 ms ， 自動： 160 µs ~ 2 ms（由傳感器決定）， 玻璃模式： 2 ms
重復精度		≤ 0,5 % 經調節的傳感器檢測范圍
計時器功能		接通延時、斷開延時、單觸發、脈沖擴展 ; 可調 0 ... 999 ms 增量為 1 ms
符合性
產品標準		EN 60947-5-2
認證和證書
UL 認證		cULus 認證，2 類電源，1 類外殼
CCC 認證		額定電壓 ≤ 36 V 時，產品不需要 CCC 認證/標記
環境條件
環境溫度		-10 ... 55 °C (14 ... 131 °F)
存儲溫度		-20 ... 70 °C (-4 ... 158 °F)
機械規格
防護等級		IP50
連接		200 mm，PVC 纜線 有 M8 連接器，4 針
材料
	外殼	PC
質量		45 g
尺寸
	高度	34,5 mm
	寬度	9 mm
	深度	62,3 mm

Classifications

System	Classcode
ECLASS 11.0	27270905
ECLASS 10.0.1	27270905
ECLASS 9.0	27270905
ECLASS 8.0	27270905
ECLASS 5.1	27270905
ETIM 7.0	EC002651
ETIM 6.0	EC002651
ETIM 5.0	EC002651
UNSPSC 12.1	39121528
