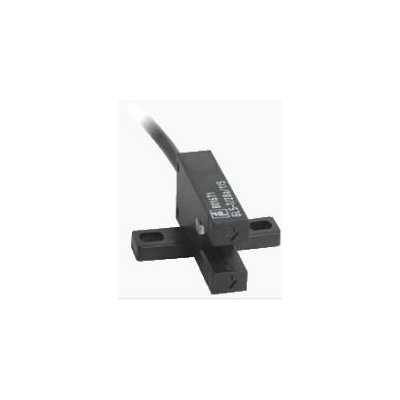

槽型光電傳感器 GL5-T/28a/115

• 微型設計
• 為檢測小尺寸零件進行了優化
• 高開關頻率
• 簡單且快速的安裝
• 清晰可見的 LED 功能顯示

  技術參數節選  GL5-T/28a/115

  產品闡述
  微型槽型光電傳感器，適用于檢測小尺寸零件，T 形設計，叉寬 5 mm，紅外光，NPN 輸出，固定纜線

  通用規格
  光源		紅外發光二極管
  光源類型		紅外連續光 ， 940 nm
  目標尺寸		0.8 x 1.8 mm
  槽寬		5 mm
  槽深		8,5 mm
  環境光限制		1000 Lux
  功能性安全相關參數
  MTTFd		3760 a
  任務時間 (TM)		20 a
  診斷覆蓋率 (DC)		0 %
  指示燈/操作方法
  功能指示燈		紅色 LED 接收到光束時亮起
  電氣技術規格
  工作電壓		5 ... 24 V DC ， 2 級
  空載電流		***大 20 mA
  可用前的時間延遲		< 2 ms
  輸出
  開關類型		亮通/暗通
  信號輸出		2 路 NPN 互補 ， 過電壓保護
  開關電壓		***大 30 V DC
  開關電流		***大 50 mA ， 阻抗負載
  電壓降		***大 0,2 V 當 10 mA ***大 0,6 V 當 50 mA
  開關頻率		***大 5 kHz
  響應時間		40 µs 光束未中斷 80 µs 光束中斷
  重復精度		0,03 mm
  遵守標準和指令
  指令符合性
  	EMC 指令 2004/108/EC	EN 60947-5-2:2007+A1:2012
  符合標準
  	標準	UL 60947-5-2
  認證和證書
  UL 認證		cULus 認證，2 類電源
  CCC 認證		額定電壓 ≤ 36 V 時，產品不需要 CCC 認證/標記
  環境條件
  環境溫度		-25 ... 55 °C (-13 ... 131 °F)
  存儲溫度		-30 ... 80 °C (-22 ... 176 °F)
  污染程度		2
  機械規格
  防護等級		IP50
  連接		2 m 電纜 ， 4 x 0,08 mm2 ， PVC
  材料
  	外殼	PBT
  質量		25 g
  緊固螺絲的緊固扭矩		0,6 Nm
  尺寸
  	高度	13,4 mm
  	寬度	26 mm
  	長度	26,2 mm
  電纜長度		2 m

  Classifications

  System	Classcode
  ECLASS 11.0	27270909
  ECLASS 10.0.1	27270909
  ECLASS 9.0	27270909
  ECLASS 8.0	27270909
  ECLASS 5.1	27270909
  ETIM 7.0	EC002720
  ETIM 6.0	EC002720
  ETIM 5.0	EC002721
  UNSPSC 12.1	39121528
  Product category / 產品類的	光電式接近開關
