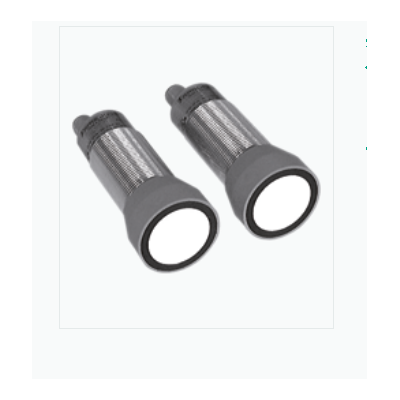

對射式超聲波測障 UBE4000-30GM-SA2-V15

• 可靠地檢測透明材料
• 高開關頻率
• 靈敏度可調
• 可調接通延時
• 發散角小
• 保護功能
• 交貨包裝中包含發射器和接收器

可靠地檢測透明材料, 高開關頻率, 靈敏度可調, 對射模式: 單路徑超聲波開關, 感應范圍: 0 ... 4000 mm ，發射器和接收器之間的距離是 500 mm ...4000 mm, 系列: -30GM, 工作電壓: 18 ... 30 V DC ，紋波 10 %_SS, 輸出類型: 2 路開關輸出，PNP，常開/常閉（互補）, UL 認證: cULus 認證，一般用途, CSA 認證: 通過 cCSAus 認證，一般用途, CCC 認證: 額定電壓 ≤ 36 V 時，產品不需要 CCC 認證/標記, 連接類型: 連接器插頭 M12 x 1 ， 5 針, 外殼: 黃銅鍍鎳；塑料部件：PBT

開關功能: 常開 (NO), 輸出類型: PNP, 安裝: 非齊平, 輸出類型: 3 線, 螺紋模具: M30, 結構類型: 圓柱形，螺紋, 系列: 圓柱形, 工作電壓: 10 ... 30 V DC, 電位器: 靈敏度調節, 電壓類型: DC, UL 認證: cULus 認證，一般用途, CCC 認證: 額定電壓 ≤ 36 V 時，產品不需要 CCC 認證/標記, 連接類型: 電纜 PVC ， 2 m, 外殼材料: PBT, 防護等級: IP67

產品闡述
用于玻璃光纖和塑料光纖的光纖傳感器

通用規格
傳感器范圍		可達 150 mm (KLR-C02-2.2-2.0-K146)
檢測范圍		可達 450 mm (KLE-C01-2.2-2.0-K116)
光源		LED
光源類型		調制可見紅光 ， 660 nm
環境光限制		10000 Lux
功能性安全相關參數
MTTFd		690 a
任務時間 (TM)		20 a
診斷覆蓋率 (DC)		0 %
指示燈/操作方法
工作指示燈		綠色 LED，常亮 通電 ， 欠壓指示器：綠色 LED，閃爍（大約 0.8 Hz） ， 短路 : 綠色 LED 閃爍（約 4 Hz）
功能指示燈		黃色 LED： 靜態照明 開關狀態， 穩定性控制不足時閃爍
控制元件		用于設置靈敏度的電位器 2 檔滑動開關：亮通/暗通切換 3 檔滑動開關：計時器功能 - 計時器關閉、接通延時 40 ms、斷開延時 40 ms 3 檔滑動開關：操作模式 - 正常、高速、高分辨率
電氣技術規格
工作電壓		10 ... 30 V DC
紋波		10 %
空載電流		≤ 30 mA
輸出
故障前指示輸出		1 路推挽（4 合 1）輸出 NPN/PNP ， 短路保護
開關類型		亮通/暗通，可切換
信號輸出		1 路推挽（4 合 1）輸出 NPN/PNP ， 短路保護
開關電壓		***大 30 V DC
開關電流		***大 100 mA ， 阻抗負載
電壓降		≤ 2 V 直流，100 mA ; ≤ 0,7 V 當 10 mA
開關頻率		標準模式： 3 kHz ， 高速模式： 6 kHz ， 高分辨率： 250 Hz
響應時間		標準模式： 160 μs ， 高速模式： 80 μs ， 高分辨率： 2 ms
重復精度		≤ 0,5 % 經調節的傳感器檢測范圍
符合性
產品標準		EN 60947-5-2
認證和證書
UL 認證		cULus 認證，2 類電源，1 類外殼
CCC 認證		額定電壓 ≤ 36 V 時，產品不需要 CCC 認證/標記
環境條件
環境溫度		-10 ... 55 °C (14 ... 131 °F)
存儲溫度		-20 ... 70 °C (-4 ... 158 °F)
機械規格
外殼寬度		9 mm
外殼高度		34,5 mm
外殼深度		62,3 mm
防護等級		IP50
連接		2 m PVC 纜線，4 x 0.14 mm2
材料
	外殼	PC
質量		45 g

Classifications

System	Classcode
ECLASS 11.0	27270905
ECLASS 10.0.1	27270905
ECLASS 9.0	27270905
ECLASS 8.0	27270905
ECLASS 5.1	27270905
ETIM 7.0	EC002651
ETIM 6.0	EC002651
ETIM 5.0	EC002651
UNSPSC 12.1	39121528
