型號

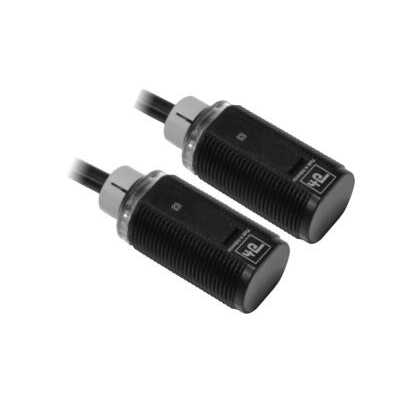

GD18/GV18/115/120
對射型光電開關 帶 2 米固定電纜
特性
• 設計短小，封裝于 M18 塑料外殼內
• 4 個 LED，全方位可視的狀態指示
• ***優的性?xún)r(jià)比
附件
AB-18 直角金屬安裝支架
BF18 夾式塑料安裝附件 BF5-30
（5-30 mm 直徑）通用安裝套件
| 產品闡述 | ||
|---|---|---|
| 對射型光電傳感器，M18 螺紋外殼設計，塑料外殼，前光學端面，20 m 檢測范圍，紅光，亮通/暗通，直流型，2 路 PNP 輸出，固定纜線 | ||
| 系統組件 | ||
|---|---|---|
| 發射器 | GD18/115 | |
| 接收器 | GV18/115/120 | |
| 通用規格 | ||
| 有效檢測距離 | 0 ... 20 m | |
| 檢測范圍極限值 | 25 m | |
| 光源 | LED | |
| 光源類型 | 調制可見紅光 ， 640 nm | |
| 光點直徑 | 大約 1300 mm 當 25 m | |
| 發散角 | 大約 3 ° | |
| 光學端面 | 向前直射 | |
| 環境光限制 | 30000 Lux | |
| 功能性安全相關參數 | ||
| MTTFd | 630 a | |
| 任務時間 (TM) | 20 a | |
| 診斷覆蓋率 (DC) | 0 % | |
| 指示燈/操作方法 | ||
| 工作指示燈 | 綠色 LED，常亮 通電 | |
| 功能指示燈 | 接收器： 黃色 LED，光束無阻礙時亮起，穩定性控制不足時閃爍 ; 光束中斷時關閉 | |
| 電氣技術規格 | ||
| 工作電壓 | 10 ... 30 V DC | |
| 空載電流 | < 20 mA | |
| 輸出 | ||
| 開關類型 | 亮通/暗通 | |
| 信號輸出 | 2 路 PNP，互補，短路保護，集電極開路 | |
| 開關電壓 | ***大 30 V DC | |
| 開關電流 | ***大 100 mA | |
| 電壓降 | ≤ 1,5 V DC | |
| 開關頻率 | 500 Hz | |
| 響應時間 | ≤ 1 ms | |
| 符合性 | ||
| 產品標準 | EN 60947-5-2 | |
| 認證和證書 | ||
| 防護等級 | II， 當污染等級為 1-2 級（依據 IEC 60664-1 標準）時，額定絕緣電壓 ≤ 50 V AC | |
| UL 認證 | cULus 認證，2 類電源，1 類外殼 | |
| CCC 認證 | 額定電壓 ≤ 36 V 時，產品不需要 CCC 認證/標記 | |
| 環境條件 | ||
| 環境溫度 | -25 ... 60 °C (-13 ... 140 °F) | |
| 存儲溫度 | -40 ... 70 °C (-40 ... 158 °F) | |
| 機械規格 | ||
| 防護等級 | IP67 | |
| 連接 | 2 m 固定電纜 | |
| 材料 | ||
| 外殼 | PC | |
| 光學端面 | PUMA | |
| 質量 | 大約 75 g 每個設備 | |
| System | Classcode |
|---|---|
| ECLASS 11.0 | 27270901 |
| ECLASS 10.0.1 | 27270901 |
| ECLASS 9.0 | 27270901 |
| ECLASS 8.0 | 27270901 |
| ECLASS 5.1 | 27270901 |
| ETIM 7.0 | EC002716 |
| ETIM 6.0 | EC002716 |
| ETIM 5.0 | EC002716 |
| UNSPSC 12.1 | 39121528 |
